轨道排架

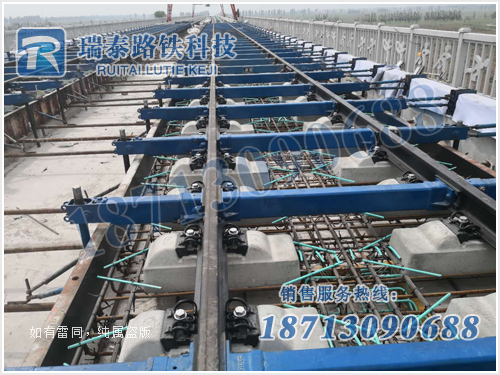

轨道排架，轨排架，无砟轨道排架工装适用于双块式无砟道床施工，其整体结构将应铺轨道组件合成为框架式，集工具轨、轨面高低调节、轨向调节、模版为一体，轨排架用60kg/m钢轨和型钢制造，轨排的长度根据轨枕间距设计。

轨道排架产品内容

轨道排架：这是一种精度高、多功能无砟轨道轨排工装是一个工效高、成本低的施工工装

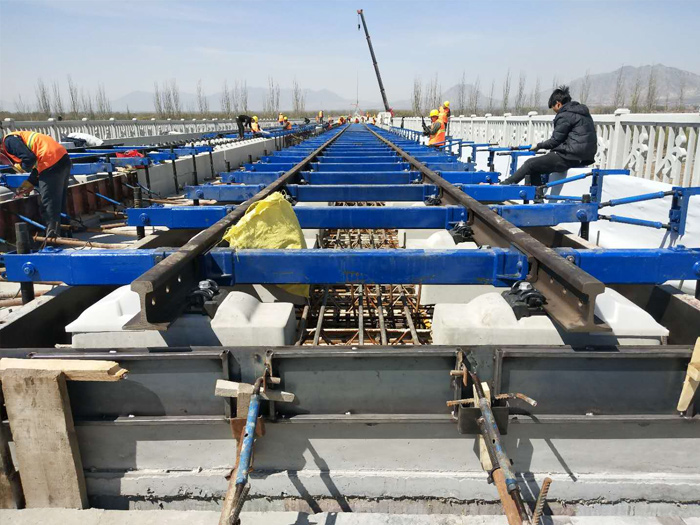

轨道排架针对双块式无砟道床施工设计，其整体结构将应铺轨道组件合成为框架式，集工具轨、轨面高低调节器、轨向调节器、模版为一体，用60kg/m钢轨和型钢制造。排架长度根据轨枕间距设计。高程调整螺栓根据要求可以再道床内外安装使用，轨排架各部尺寸和轨面高程按铺设60kg/m钢轨技术条件设计。轨排适用各种双块式无砟轨道曲线段，直线段、桥梁、路基，隧道的道床施工，满足铺设长轨的道床技术要求。
适用线路条件：线路平面R>= 1000m 线路纵面i<=30‰

经过融合吸收兰新甘青段、西宝线、大西线、西成线、京张高铁、宝兰高铁等的双块式无砟轨道施工经验，我公司与中铁五局六公司携手共同研发了多功能轨排框架（专利产品）

轨道排架主要技术参数
1）排架轨距 1435±0.5mm
2）轨面调整量 430～860mm（超高值0～180mm）
3）轨向调整量左、右移动各80mm（轨向可无机调节）
4）铺设轨枕类型 60kg/m轨道双块式轨枕
5）铺设道床宽度 2800mm（可按施工要求订制）
6）螺杆竖向调整角度 ±18度（无机调节）
轨排铺设技术参数

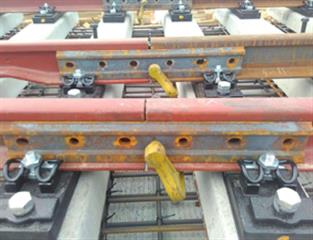

1）接头轨缝宽度 6～10mm
2）接头钢轨错牙 ≤0.5mm

3）轨面高程、轨距、高低、水平、轨向等调整指标，执行有关客专技术规范。
