轨道排架存在的一些特性

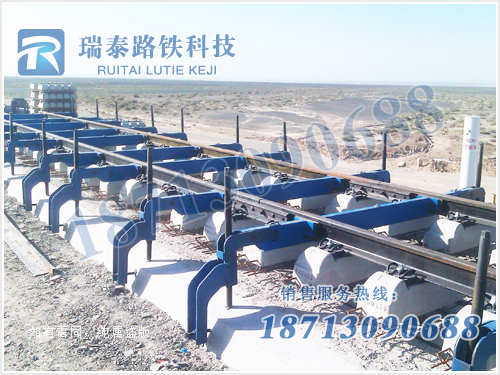

单梁型轨道排架组合轨道排架是合成工具轨、枕轨、模板、调整系为一体，其结构包括：60kg/m工具轨、支撑架、侧模板、通用托梁、高低调整排架支腿、轨向锁定器等。

精调器|调节器|连接器来源：瑞泰路铁发布时间：2014/3/12 10:46:33

单梁型轨道排架组合轨道排架是合成工具轨、枕轨、模板、调整系为一体，其结构包括：60kg/m工具轨、支撑架、侧模板、通用托梁、高低调整排架支腿、轨向锁定器等。
可根据施工工况的不同或施工方提供的图纸，设计不同的规格的轨道排架，轨道排架的各部分尺寸按铺设60kg/m钢轨技术条件设计，以适用不同断面的无砟道床施工。根据工程条件可以自由组合，铺筑的道床满足一次性铺设长轨的技术要求。轨排架主要规格有：6492mm、5842mm、6442mm。
单梁型轨道排架主要特点：
采用标准的60kg/m的工具轨，与正线用轨一致；工具轨的轨距、轨底坡通过托梁固定为1435 mm和1:40斜度，无需另外调整；
在满足轨道排架整体刚度的条件下，采用单托梁结构，排架受力合理，以适应曲线半径作业时轨道的调整性能，适应现场施工条件；
支撑螺杆设置在道床外侧，能够减少轨排对道床混凝土浇筑的影响，提高施工效率。施工后在道床板中不遗留螺栓孔，减少后期孔洞封堵的工序；纵向模板采用多块组合，长度为3250mm，重量轻，便于安装倒运。
轨道排架上设置了超高调整装置，_支撑螺杆垂直支撑稳固。同时_了在超高地段模板的安装能够垂直道床底面。

在设有横向模板的区段，轨道排架设置有固定装置，满足横向模板的安装。
